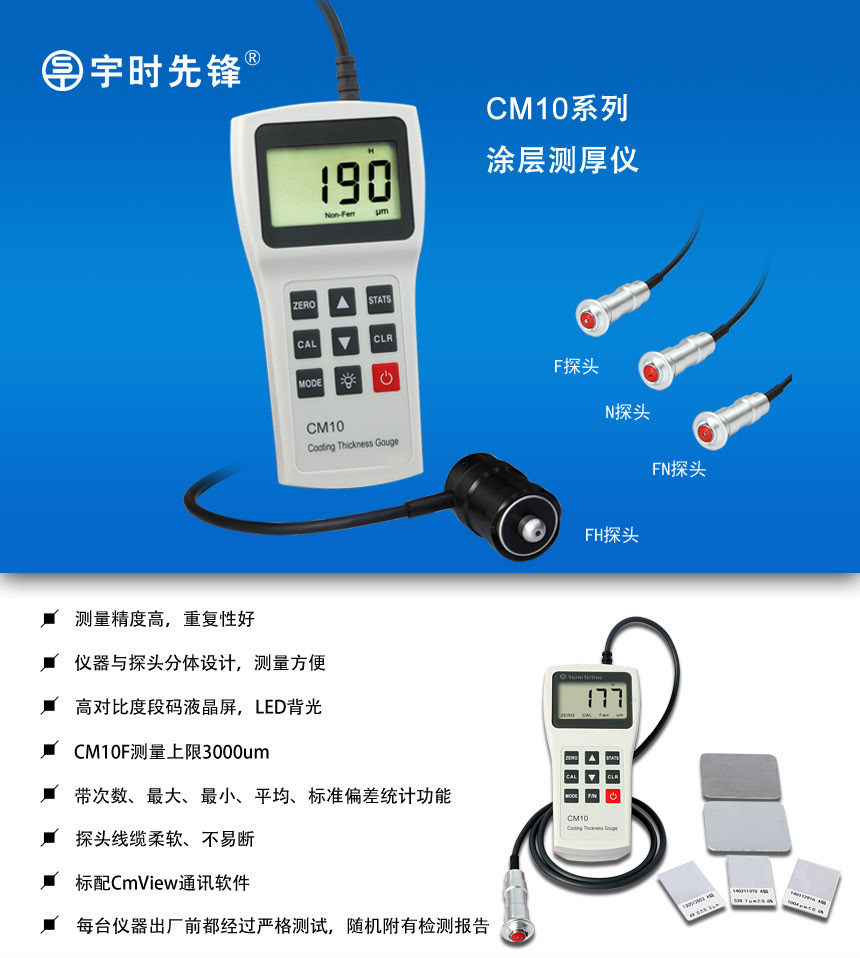

CM10系列涂層測厚儀是一種便攜式的測量儀器,它設計用于無損傷地進行涂、鍍層厚度測量。既可以用于實驗,也可以用于工程現場。
本儀器符合以下標準:
GB/T 4956─2003 磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法
GB/T 4957─2003 非磁性基體金屬上非導電覆蓋層 覆蓋層厚度測量 渦流法
JB/T 8393─1996 磁性和渦流式覆層厚度測量儀
JJG 818─2005 磁性、電渦流式覆層厚度測量儀
● 儀器特點

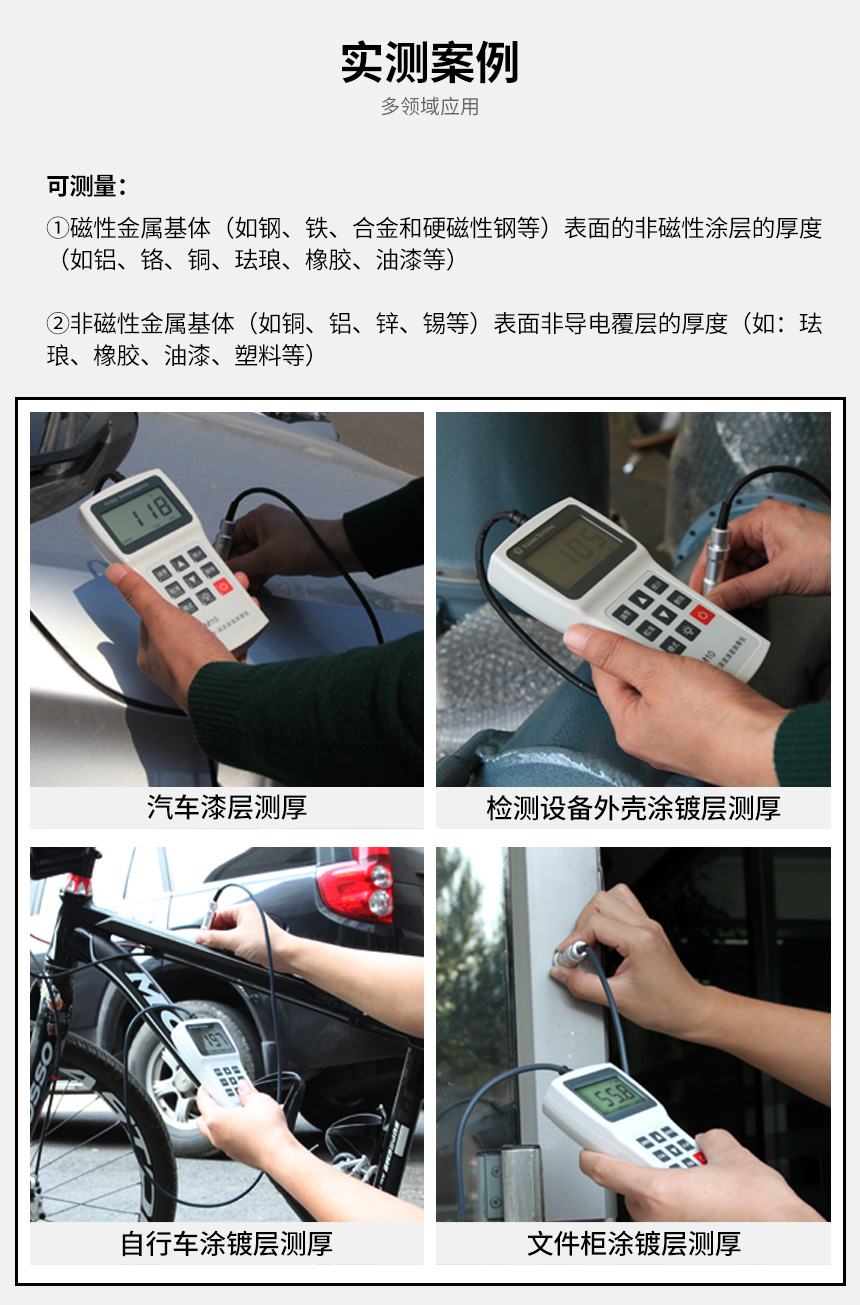

◆ CM10F和CM10FH采用磁性測量方法,可測量磁性金屬基體上非磁性覆蓋層的厚度。
◆ CM10N采用渦流測量方法,可測量非磁性金屬基體上非導電覆蓋層的厚度。
◆ CM10FN既可采用磁性測量方法,又可采用渦流測量方法。

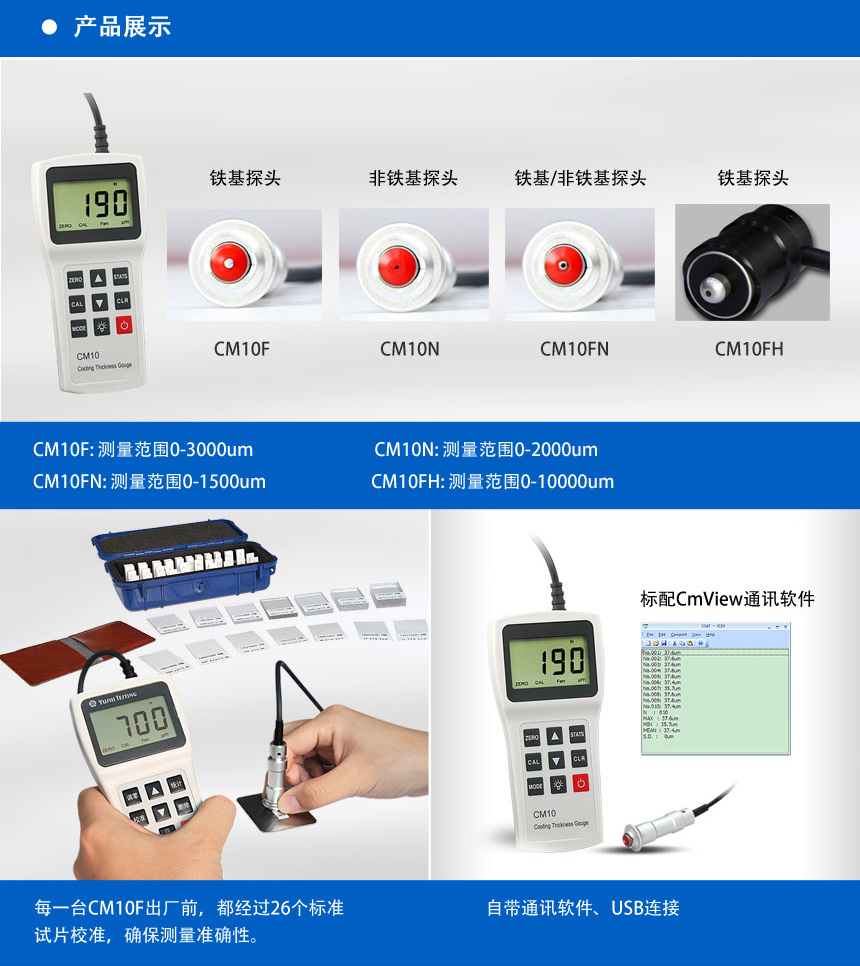

◆ CM10為可更換探頭類型,可配備3種不同型號的探頭。
◆ CM10F測量最大厚度到3mm,CM10FH測量最大厚度到10mm,CM10N測量最大厚度到2mm,CM10FN測量最大厚度到1.5mm。
◆ CM10系列涂層測厚儀具有高、低兩種分辨力顯示。
◆ 設有五個統計量:測量次數(N)、最大值(MAX)、最小值(MIN)、平均值(MEAN)和標準偏差(STD.DEV)。
◆ 可采用零點校準、一點校準和兩點校準三種方法對儀器進行校準。
◆ 具有電源欠壓指示功能。
◆ 操作過程有蜂鳴聲提示。

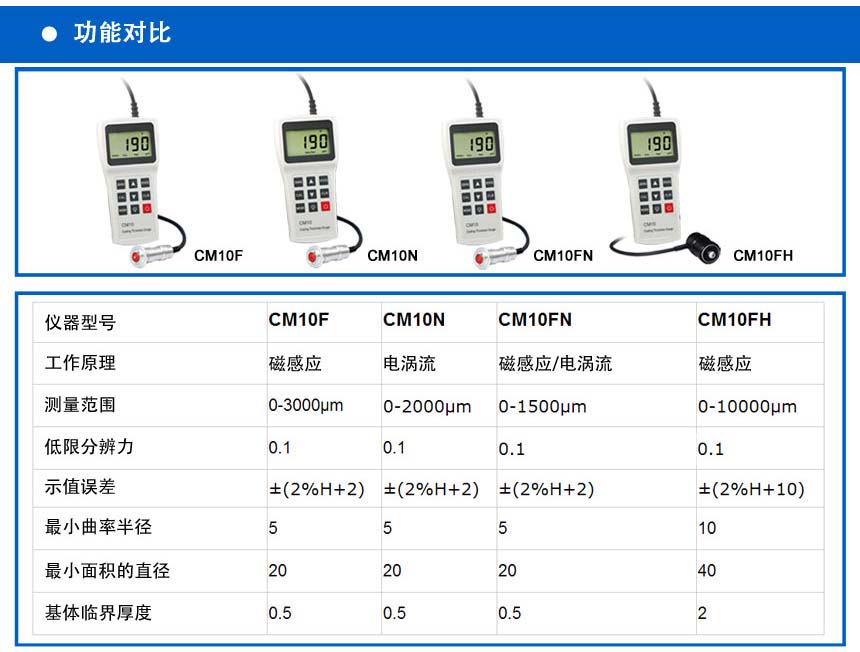

儀器型號 | CM10F | CM10FH | CM10N | CM10FN | |
工作原理 | 磁感應 | 磁感應 | 電渦流 | 磁性渦流一體 | |
測量范圍 | 0-3000 | 0-10000 | 0-2000 | 0-1500 | |
低限分辨率 | 0.1 | 0.1 | 0.1 | 0.1 | |
精度誤差 | ±(2%H+2) | ±(2%H+10) | ±(2%H+2) | ±(2%H+2) | |
測試條件 (mm) | 最小曲率半徑 | 5 | 10 | 5 | 5 |
最小面積直徑 | 20 | 40 | 20 | 20 | |
基體臨界厚度 | 0.5 | 2 | 0.5 | 0.5 | |
顯示 | 高對比度段碼液晶屏(LED背光) | ||||
統計功能 | 測量次數、最大值、最小值、平均值、標準偏差 | ||||
校準方式 | 一點、兩點校準 | ||||
工作溫度 | -10℃~+50℃,有特殊要求可達-20℃ | ||||
自動關機 | 3分鐘無操作后自動關機 | ||||
電源 | 兩節1.5V AA電池,當電池電量不足時,有低電壓提示 | ||||
重量 | 含電池200g | ||||
尺寸 | 149mm×73mm×32mm (H×W×D) |
