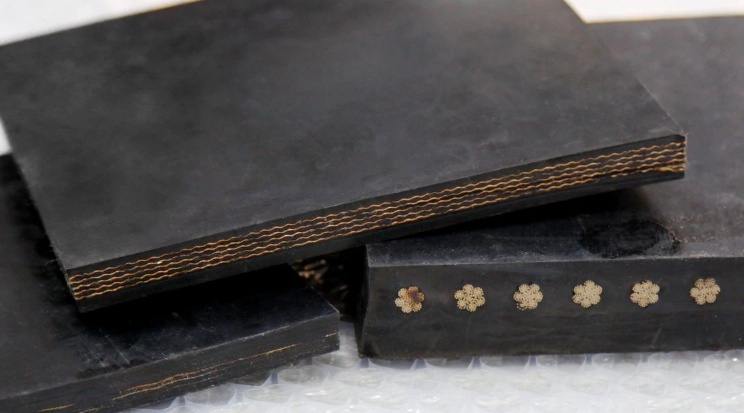

近日我們收到一家做橡膠傳送帶、礦山機械設備產品生產加工的橡膠制品公司的咨詢，他們想要測量橡膠傳送帶的厚度。下圖是用戶寄來的產品實物圖，可以看到橡膠層內部是有類似紡織材線絲、鋼絲，加固層幾種產品。

了解了用戶的工件情況及測厚需求，我們開始用高精密型號PM5 Gen2型號進行了測試，測試過程如下：

一、測量分析

在測量過程中，超聲波穿過橡膠覆層到加固層會反射回來，我們就可以得到橡膠層厚度。如果傳送帶的加固層是紡織材料，超聲波不能穿透紡織材料到下層橡膠。所以很難得帶傳送帶整體厚度。

對于帶有鋼簾加固層的傳送帶來說，一般只有在鋼絲簾線之間有足夠?qū)挼目障?，可使超聲波毫無障礙地傳播到傳送帶的另一側時，才可以測量傳送帶的整個厚度。

二、測量結果：

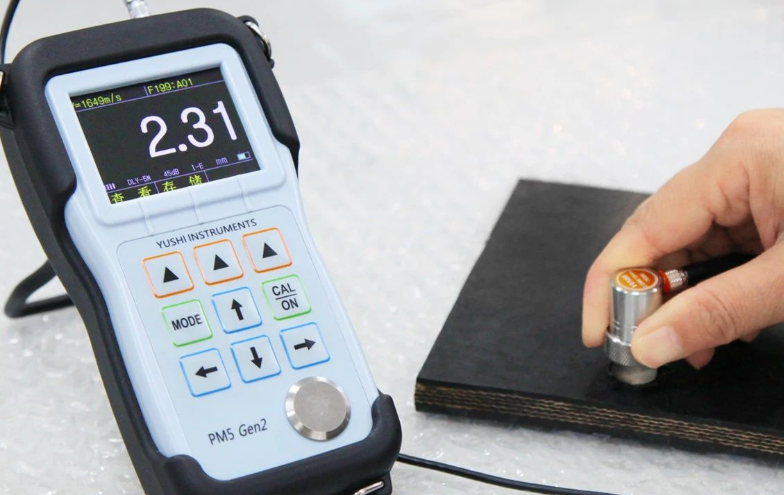

我們使用宇時先鋒超聲波測厚儀PM5 Gen2進行測量，對探頭的選擇取決于所要測量的橡膠層的厚度范圍。如果要測量的橡膠層的厚度范圍在約1毫米到6毫米之間，則通常建議使用2.25 MHz延遲線探頭（C2.25M13）進行測量。如果要測量的橡膠層的厚度范圍在約6毫米到25毫米之間，則一般要使用2.25 MHz穿透接觸式探頭（C2.25M13）進行測量。我們還可以使用0.5 MHz（0.5M28）低頻探頭測量更厚的橡膠層厚度，標準厚度可達60mm,定制款測厚可達120mm。

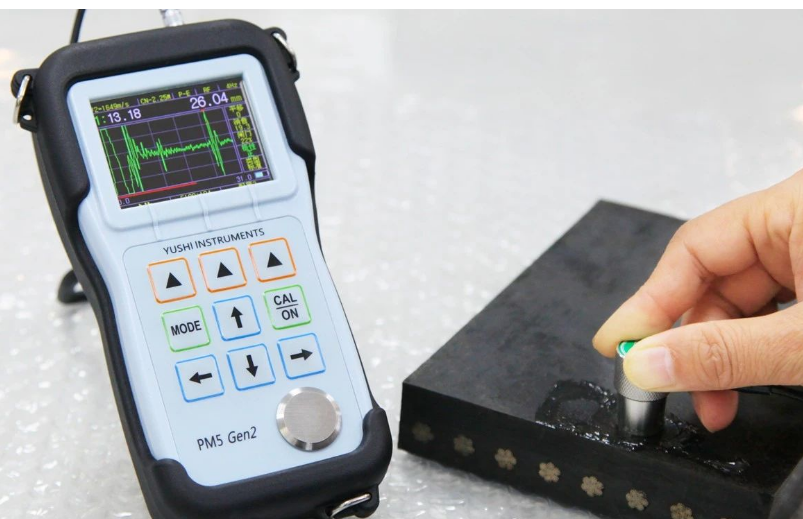

測厚時要通過實時A掃描波形觀察測量情況，找到材料正確的底面回波，厚度測量正確有效。對于鋼絲簾線之間有足夠?qū)挼目障兜膫魉蛶?，我們可以使用雙層選項通過波形同時查看覆層厚度和整體厚度。

★注意：橡膠材料的衰減性較強，建議使用凝膠類耦合劑。在檢測在役傳送帶之前，需將傳送帶清理干凈。

超聲波測厚儀測量材料厚度快速、簡單且準確，是控制產品質量主要的手段和方法。如果您想了解有關使用超聲波技術測量橡膠傳送帶厚度的方法，或在測量應用中遇到問題，可以聯系我們(15734068833 崔工)郵寄樣件測試，我們將為您提供解決方案。
