超聲波水浸探頭的工作原理深度解析

超聲波水浸探頭是工業無損檢測領域的核心設備，其工作原理基于聲波在不同介質中的傳播特性。本文將從物理機制、信號處理和系統構成三個層面，系統解析這一技術的核心原理。

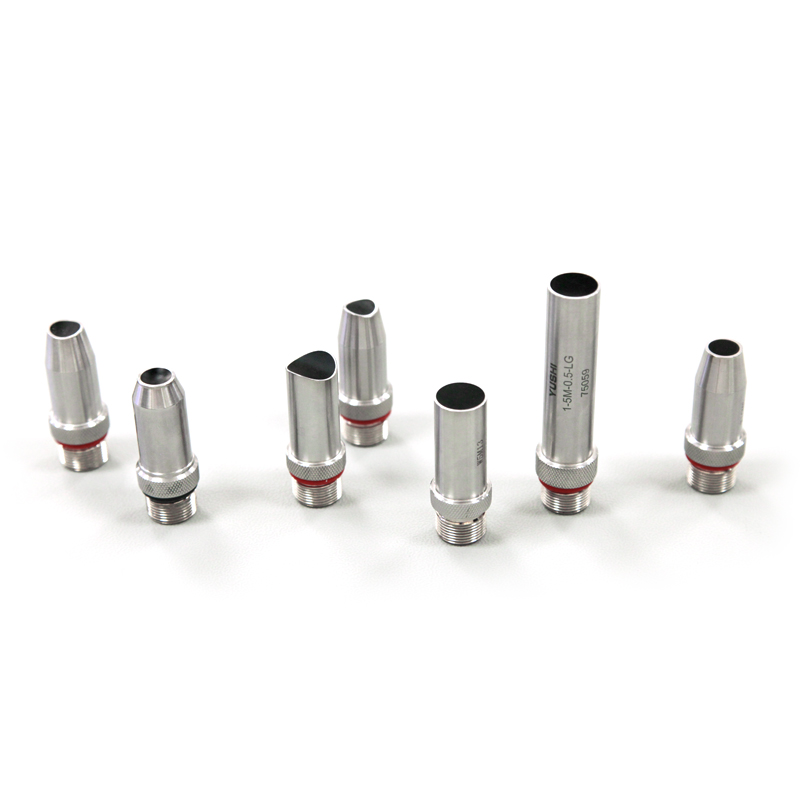

超聲波水浸探頭

一、聲波產生與能量轉換

探頭的核心部件是壓電陶瓷晶片。當外部電脈沖（通常為 50-100V）施加到晶片兩端時，基于逆壓電效應，晶片會產生機械振動。這種振動以縱波形式向周圍介質傳播，頻率范圍通常為 1-20MHz。不同頻率的選擇直接影響檢測性能：高頻聲波（>5MHz）具有更高的分辨率，適合薄壁件檢測；低頻聲波（<2MHz）穿透力更強，適用于厚壁材料。

二、水層耦合的關鍵作用

水浸檢測的獨特之處在于采用水作為耦合介質。聲波從探頭發出后，首先進入水層。由于水的聲阻抗（約 1.5×10? kg/(m2?s)）與空氣（約 415 kg/(m2?s)）存在巨大差異，聲波在水 - 空氣界面的反射率超過 99%。通過精確控制水層厚度（通常為 5-100mm），可確保聲波能量高效傳遞至被測工件。水層厚度計算公式為：

H = \frac{λ ? D}{4}

其中 λ 為聲波波長，D 為晶片直徑。該公式確保了聲波在水層中形成半波長整數倍的駐波，從而減少能量損失。

三、聲波傳播與缺陷檢測機制

當聲波進入被測材料后，其傳播路徑遵循惠更斯原理。若材料內部存在缺陷（如裂紋、氣孔），聲波會在缺陷界面發生反射和散射。探頭接收的回波信號包含兩種主要成分：

底面回波：聲波穿透材料后在底面反射形成的信號
缺陷回波：聲波與缺陷相互作用產生的提前反射信號

通過測量這兩種回波的時間差 Δt，結合聲波在材料中的傳播速度 c（鋼中約 5900m/s，鋁中約 6300m/s），可計算缺陷深度：

d = \frac{Δ t ? c}{2}

四、信號處理與成像技術

現代水浸探頭系統通常配備數字信號處理器（DSP），對回波信號進行以下處理：

增益補償：根據聲波衰減特性自動調整信號強度
濾波降噪：通過帶通濾波器去除環境噪聲
波形分析：基于 FFT 算法提取缺陷特征參數

高級系統還可實現 B 掃描成像（二維截面圖）和 C 掃描成像（三維立體圖），直觀顯示缺陷的位置和形態。

五、系統構成與技術參數

典型水浸探頭系統由以下部分組成：

探頭單元：包含壓電晶片、阻尼塊和保護膜
驅動單元：產生高壓電脈沖的電源模塊
接收單元：信號放大與模數轉換模塊
顯示單元：實時顯示回波波形的示波器

關鍵技術參數包括：

頻率范圍：1-20MHz（常用 2.5/5/10MHz）
晶片直徑：6-30mm（影響能量集中度）
聚焦方式：點聚焦 / 線聚焦 / 平面聚焦
水層調節范圍：0-200mm（需配合機械臂使用）

結語

超聲波水浸探頭通過聲波在水層與材料中的協同傳播，實現了非接觸式、高精度的無損檢測。其工作原理融合了材料科學、聲學理論和電子技術，為現代工業制造提供了可靠的質量保障手段。隨著數字信號處理技術的不斷發展，該技術正朝著智能化、多模態融合的方向持續演進。
